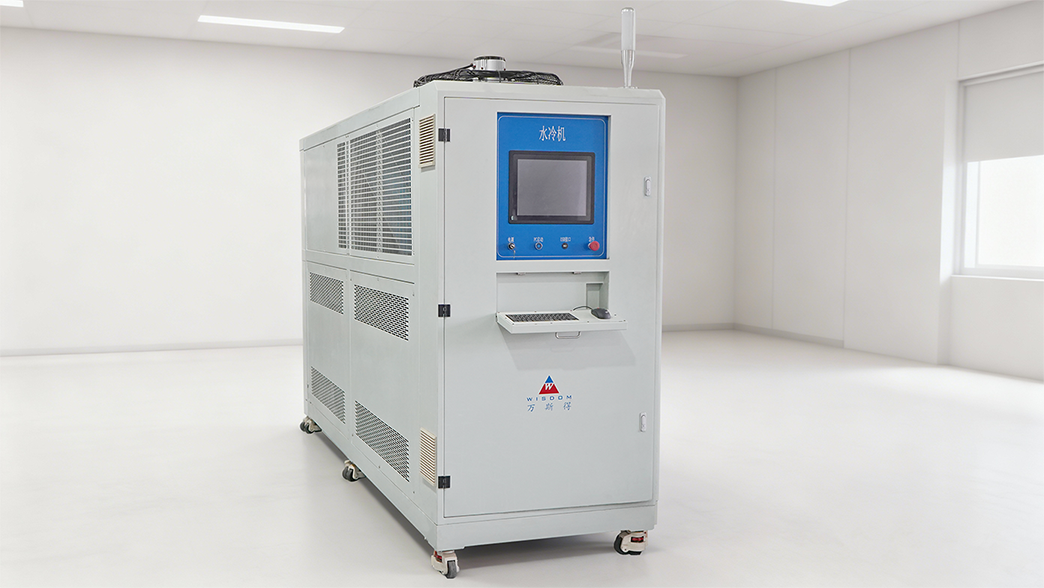

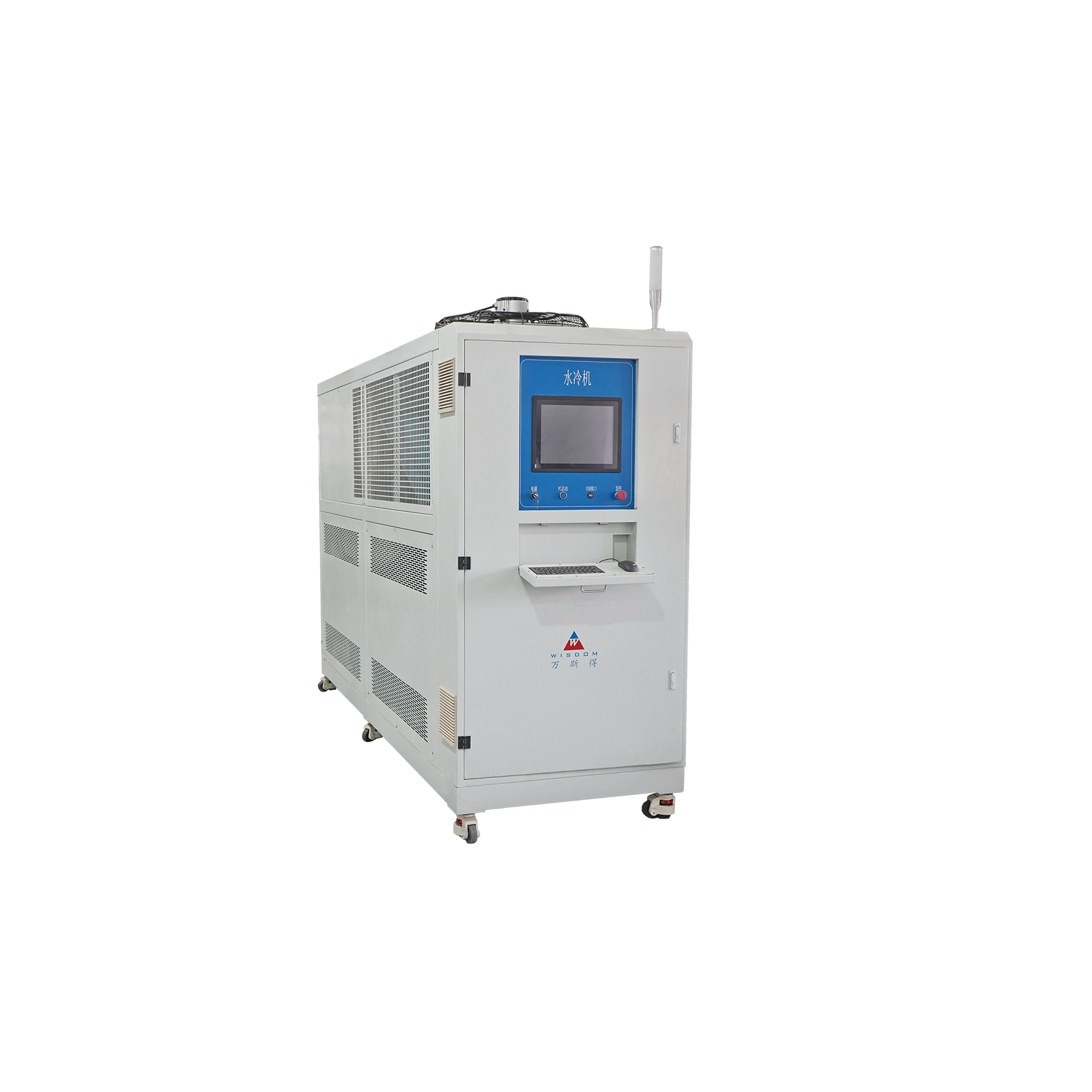

水冷机

水冷机

水冷机具有温度偏差等微调功能;试件膨胀引起试验参数变化时,可自动进行补偿修正等,智能化微调试验参数,确保最佳的试验工况状态。
产品详情

设备概述:

水冷机采用了自主研发的技术、成熟的温控技术、成熟的传感检测技术等,试验的压力、介质温度、频率、环境温度、试验时间、试验次数等参数均可以在调节范围内自行设定,完全符合线性升降温系统等试验标准的所有要求。

设备主要技术参数:

名称

项目

参数



介质系

试验介质

水和冷却液

介质温度

RT

介质流量

3~50L/min

流量调控

变频循环泵

流量检测

流量传感器

介质箱

不锈钢材质,焊接组件

 流阻检

流阻测试方式

差压传感器测量

差压测量范围

0~50Kpa

差压传感器精度

±0.075%FS

流阻测试时试件数量以及工作模式

每次1件,水泵不参与动作,系统通过水阀的动作切

换到设定的工作模式,总成一进一出



液体密封测试

试验压力大小

0~500kpa可设定

保压时间

可设定

内漏量检测方式

流量传感器

介质的循环状态

介质不循环

流量传感器检测范围

0.2ml/min~20ml/min

流量检测精度

±0.5%FS


内漏测试时试件数量以及工作模式

1.每次1件,水泵不参与动作,系统通过水阀的动作切换到设定的工作模式,总成一进一出

2.客户控制,LIN 通讯至综合性能试验机


计算机控制系统

1.试验模块可选择:通过计算机控制界面可选择流阻测试模块/液体密封测试模块

2.参数设置:相应模块的试验参数可设置,如对应测试模块的试验压力、试验时间、 总成工作模式等在可控范围内任意设定;

3.各模块试验结果可查看、可编辑、可导出、可提取、可储存;

4.各模块参数设置可保存,方便同一类型的试件进行相同试验;

5.根据试验模块的不同,可相应控制试件总成的动作情况;

6.计算机控制软件可以从计算机指定的位置存储和提取试验项目的文件和试验过 程的数据、具备远程协助功能



PC

下位机

PLC

上位机

工控一体机



软件

控制软件

WSD专用控制软件

报告格式

Microsoft Officeword 等(可定制)
